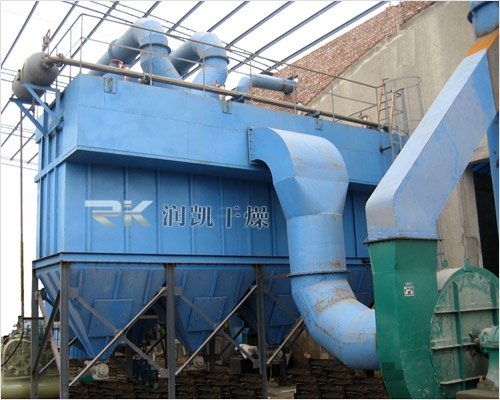

布袋式除塵器布袋式除塵器為集中式除塵裝置,拼裝式組合機體,由殼體,進風段,過濾段,脈沖清灰段,電氣控制裝置等部分組成。通過風管將各產塵點的粉塵收集,過濾凈化處理后達標排放,能同時凈化多個產塵點的粉塵,非常適合產生大風量,高濃度粉塵的工廠車間的治理。產品特性?分室結構設計,可拼裝組合達至更大風量?濾袋直立安裝,分室停風自動脈沖清灰徹底干凈,避免粉塵二次吸附?進口濾材亞微米級顆粒凈化效率?能夠適應進口含塵濃度的大范圍變化,保持除塵器效率?獨特沉降形式設計,避免濾袋長時間沖擊磨損,降低過濾時粉塵濃度?可制成防爆型,所有部件均達到防爆性能要求,設置防爆門?濾袋組合方便使用成本低,多用于干性粉塵的收?可選配螺旋輸送機卸灰閥,風量調節閥等配件,工作原理 在正常運行時,含塵氣體在風機的引導下從進風口進入, 經斜隔板轉向至灰斗,同時氣流速度變慢,由于慣性作用,氣體中粗顆粒粉塵落入灰斗,細小塵粒隨氣流折而向上進入過濾室,粉塵附著于濾袋的外表面,凈化后的氣體透過濾袋進入上部清潔室,各分室清潔室的氣流匯集后經出風口由集塵系統的主風機吸出而排入大氣。 隨著過濾的不斷進行,附著于濾袋外表面的粉塵逐漸增多,氣流通過的阻力也逐漸增大,當達到一定阻力值時,清灰電控儀控制集塵機第一個分室的提升閥關閉,切斷通過過濾室的氣流；再開啟脈沖閥釋放高壓空氣,對第一個分室氣箱內所有濾袋進行脈沖噴吹清灰(停風清灰),濾袋突然膨脹,使表面積附的粉塵振落,在重力的作用下掉入灰斗內,隨后清灰電控儀按規定間隔時間打開提升閥,恢復第一室的過濾；如此不斷重復上述整個過程,直至最后一個分室清灰完畢,關閉清灰電控儀,收塵器全部恢復正常過濾狀態。 技術規格 型號 處理 凈過濾面積 濾袋總數(個) 進口氣體 出口氣體 清灰壓力(Pa) 耗氣量 外形尺寸 設備總重(不包括保溫層)(kg) KXFC-89 8900 93 128 <200 ≤0.05 (5-7)x105 0.37 3829x2882x7559 4080 KXFC-110 11160 124 160 0.46 4496x2882x8025 5280 KXFC-133 13390 155 192 0.55 5163x2882x8600 6480 KXFC-178 17800 186 256 <1000 1.2 6137x2559x7550 8280 KXFC-223 22300 248 320 1.5 7356x2559x7550 9960 KXFC-267 26700 310 384 1.8 9119x2559x7550 11640 KXFC-312 31200 372 448 2.1 10338x2559x7550 13320 KXFC-357 35700 434 512 2.4 11557x2559x7550 15000 注：所有數據均為標況下之數據,除塵器過濾風速1.2-2.0 m/min,除塵器阻力1470-1770Pa。 布袋除塵干燥設備應用圖例
風量
(m3/h)
(m2)
含塵濃度(g/m3)
含塵濃度(g/m3)
(m3/min)
寬x深x高
